Le fonctionnement d'une gearbox AEG : le cœur de votre réplique décortiqué
Quand on débute en airsoft, la gearbox reste souvent une boîte noire au sens propre comme au figuré : on sait qu'elle est "là-dedans", qu'elle fait tirer la réplique, et c'est à peu près tout. Pourtant, comprendre son fonctionnement change complètement la façon d'entretenir sa réplique, de choisir ses pièces, et d'éviter les pannes bêtes. On prend le temps de tout détailler.
Le principe général

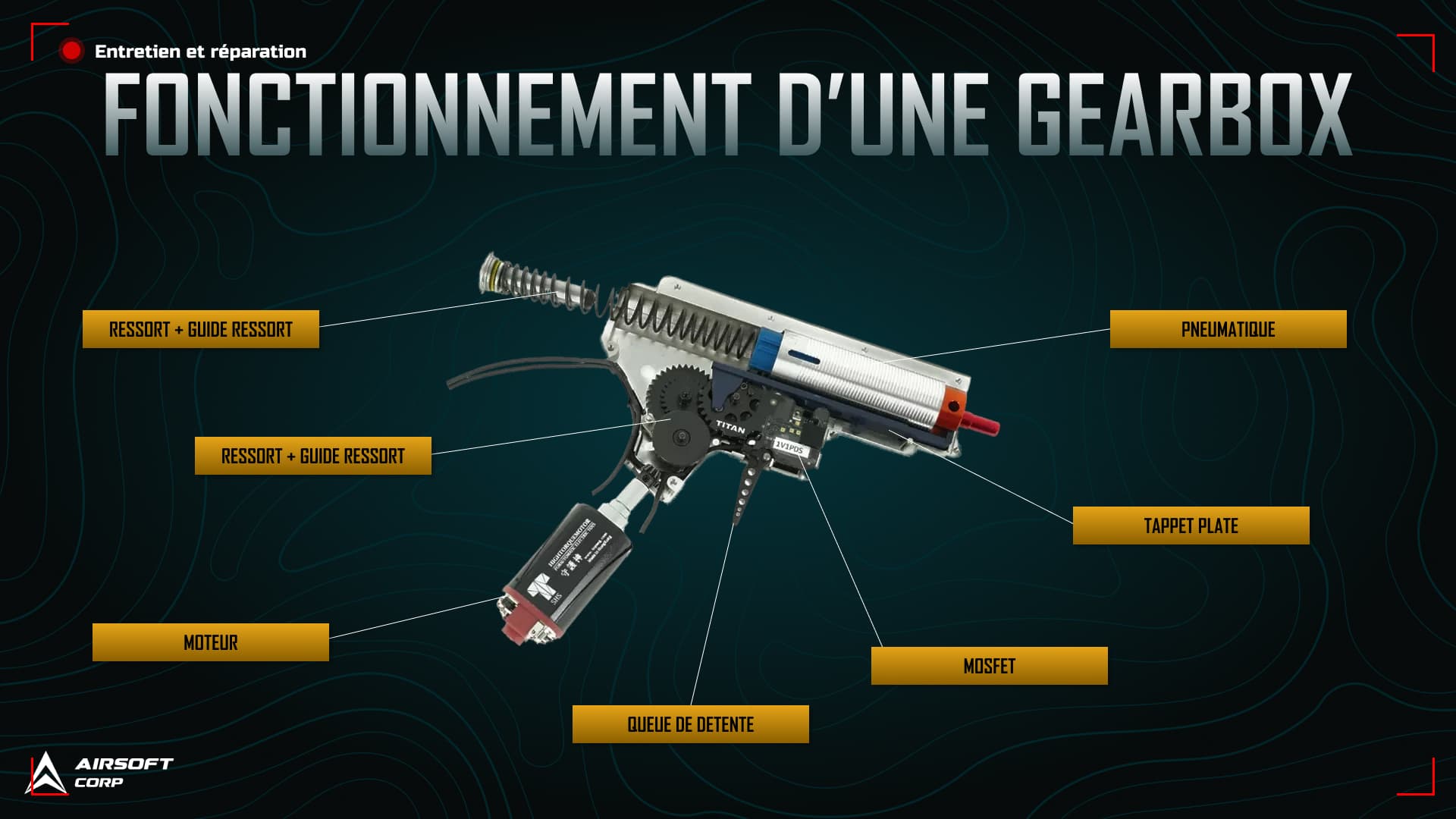

Une gearbox (littéralement "boîte à engrenages") est le mécanisme interne qui transforme l'énergie électrique de la batterie en un tir de bille. Le processus est mécanique de bout en bout : le moteur électrique fait tourner un train d'engrenages, qui compresse un ressort, qui à son tour propulse un piston, qui comprime de l'air, qui expulse la bille à travers le canon. Chaque étape de cette chaîne a son importance, et une seule pièce mal réglée peut faire chuter les performances de toute la réplique.
Le moteur et le calage moteur
Le moteur électrique est le point de départ de tout le cycle. Il transmet sa rotation aux engrenages via un pignon, et c'est là qu'intervient une notion essentielle : le calage moteur.
Le calage correspond au réglage de la position du moteur dans sa cage, généralement via une vis située à l'arrière du pistol grip. Ce réglage détermine à quelle distance le pignon du moteur s'engage avec le premier engrenage (le "bevel gear"). Un calage trop serré fait forcer le moteur inutilement, use les dents des engrenages plus vite et consomme davantage de courant. Un calage trop lâche, à l'inverse, provoque du jeu entre le pignon et l'engrenage, ce qui génère du bruit, une perte de rendement, et à terme, une usure prématurée des dents des pignons. Le bon calage, c'est celui qui permet un engrènement fluide et silencieux, sans jeu excessif ni forçage.
Les différents types de moteurs
Le choix du moteur influence directement la cadence de tir et la réactivité de la réplique. On distingue principalement les moteurs selon leur incidence, c'est-à-dire l'angle et la position de l'aimant à l'intérieur du moteur par rapport à l'axe du pignon :
High speed (haute vitesse) : privilégie la cadence de tir, avec une rotation rapide mais un couple plus faible. Adapté aux répliques qui utilisent des ressorts de puissance modérée et qui cherchent avant tout un débit de billes élevé, typique du gameplay CQB.
High torque (haut couple) : privilégie la force plutôt que la vitesse. Nécessaire dès qu'on monte en puissance de ressort, car il faut suffisamment de couple pour armer le piston sans peiner, quitte à sacrifier un peu de cadence.
Medium speed / medium torque : un compromis entre les deux, souvent choisi par défaut sur les répliques d'origine pour convenir au plus grand nombre de configurations.
Le choix du moteur doit toujours être cohérent avec le ressort installé : un moteur trop faible face à un ressort trop puissant peine à armer complètement le piston à chaque cycle, ce qui peut endommager le moteur à moyen terme et dégrader nettement les performances de tir.
Le ressort et le guide ressort
Le ressort est l'élément qui détermine la puissance de tir de la réplique (exprimée en joules). Plus il est puissant, plus la bille sera propulsée fort — mais attention, toute la chaîne mécanique doit suivre : moteur, engrenages, et étanchéité pneumatique doivent être capables d'encaisser cette puissance sans forcer.
Le guide ressort est la pièce qui maintient le ressort en place et l'empêche de se tordre ou de partir de travers pendant la compression. Il existe deux grandes familles :
Guide ressort fixe : simple et robuste, il ne comporte pas de roulement à billes. Fonctionnel, mais génère plus de friction lors de la décompression du ressort.
Guide ressort à roulement à billes (bearing spring guide) : intègre un roulement qui réduit considérablement la friction au moment où le ressort se détend. Résultat : un cycle plus fluide, moins d'à-coups mécaniques, et une usure globalement réduite sur le reste de la gearbox. C'est un des upgrades les plus recommandés, quel que soit le niveau du joueur.
Le QD (Quick Change Spring)
Le QD, pour "Quick Change Spring" (ou parfois "Quick Change System"), désigne un système qui permet de changer le ressort d'une réplique sans avoir à ouvrir entièrement la gearbox. Concrètement, un mécanisme dédié, souvent situé au niveau du stock ou d'un carter arrière démontable, donne un accès direct au ressort.
L'intérêt est évident pour les joueurs qui alternent régulièrement entre plusieurs configurations de puissance selon les terrains (par exemple, une puissance réduite pour du CQB et une puissance plus élevée pour de l'extérieur) : plus besoin de rouvrir toute la gearbox à chaque changement, ce qui fait gagner un temps considérable et limite les risques de mauvais remontage.
Le piston et le cylindre : le cœur de la compression
Une fois le ressort détendu par le mécanisme, il pousse le piston vers l'avant à l'intérieur du cylindre. C'est ce mouvement qui comprime l'air qui va propulser la bille. Le piston est généralement équipé de dents (en métal ou en nylon renforcé) qui viennent s'engrener avec le dernier pignon de la chaîne (le "sector gear"), lequel arme le piston en le tirant vers l'arrière avant de le relâcher brutalement à chaque cycle.
C'est une zone particulièrement sensible à l'usure : des dents de piston de mauvaise qualité peuvent casser sous la contrainte d'un ressort trop puissant, un incident classique qu'on appelle communément "péter une dent de piston".
L'étanchéité pneumatique : le détail qui change tout
Ce point est probablement le plus sous-estimé par les débutants, alors qu'il conditionne directement les performances réelles de la réplique. Toute la partie pneumatique (piston, cylindre, tête de cylindre, joint de nozzle) doit être parfaitement étanche pour que l'air comprimé par le piston soit intégralement transféré à la bille au moment du tir.
La moindre fuite d'air à un de ces points de jonction se traduit directement par une perte de puissance et de régularité de tir, même avec un excellent ressort et un excellent moteur. C'est pour cette raison que beaucoup de joueurs investissent dans des joints toriques de qualité, une tête de cylindre et un nozzle bien ajustés, voire un système de "AOE" (Air Optimized Efficiency) qui ajuste automatiquement la course d'air utile selon la longueur du canon interne. Une gearbox parfaitement étanche peut littéralement transformer les sensations et la constance d'une réplique, à réglages de ressort identiques.
Le rôle central du MOSFET
Le MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) est un composant électronique qui vient s'intercaler entre la batterie et le moteur pour réguler le passage du courant. Sans lui, c'est le contact du "trigger switch" (la gâchette électrique d'origine) qui encaisse directement l'intégralité du courant à chaque tir — un composant qui n'est clairement pas dimensionné pour ça sur le long terme.
Les apports concrets d'un MOSFET sont nombreux :
Protection du trigger switch d'origine, qui s'use et finit par griller ou "coller" sous la contrainte répétée d'un fort ampérage, notamment avec des batteries puissantes (LiPo) ou des moteurs high torque.
Une meilleure réactivité de tir, car le signal électrique passe par un circuit optimisé plutôt que par un contact mécanique classique.
Des fonctions avancées selon les modèles : gestion du tir actif (active braking, qui stoppe net le piston en position armée à chaque relâchement de gâchette, pour éviter tout tir accidentel en position "pré-cockée"), protection contre les surtensions, ou encore programmation de modes de tir (rafale, semi-auto uniquement, etc.) sur certains MOSFET programmables.
Autant dire qu'à partir du moment où l'on monte en puissance électrique (batterie LiPo, moteur high torque), l'installation d'un MOSFET n'est plus vraiment un luxe mais une vraie sécurité pour la longévité de la gearbox.
Pour résumé ce fonctionnement plutôt complexe
Une gearbox AEG, ce n'est pas juste "une boîte qui fait tirer" : c'est un ensemble de pièces interdépendantes où chaque réglage a un impact direct sur les autres. Le calage moteur doit être cohérent avec le type de moteur choisi, lui-même dimensionné selon la puissance du ressort installé. Le guide ressort et le QD facilitent l'entretien et la fiabilité du système. L'étanchéité pneumatique conditionne la puissance réelle délivrée à la bille. Et le MOSFET protège l'ensemble du circuit électrique sur le long terme.
Comprendre cette mécanique, même sans forcément savoir démonter et remonter une gearbox soi-même, permet déjà de mieux dialoguer avec un technicien, de comprendre l'origine d'une panne, et de faire des choix d'upgrade beaucoup plus pertinents pour sa réplique.
